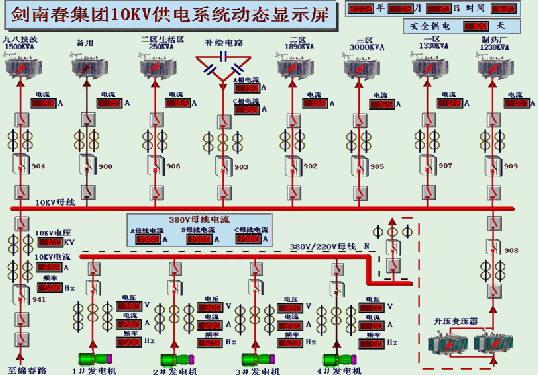

劍南春集團公司10KV動態顯示屏工程
|
劍南春集團公司是中國10大名酒……“劍南春”的制造商，為滿足集團公司在冬季缺電、然而又是巨大
|
| 的春節市場對“劍南春”名酒的需求，捷通科技采用三菱PLC，配合DDM4A數碼顯示表、DDMF1－8AD模擬量采集 |
|
等模塊將供配電屏上的電壓、電流、開關合閘、跳閘信號采集到PLC內！由于防止線路停電影響酒廠的正常生
|
| 產，劍南春集團公司還配置了4臺柴油發電機組，并希望能對機組運行狀態和各參數進行監視！ |
|
根據現有條件，我們本著安全、穩定、低價的原則進行系統設計！
|
| 1、所有動態屏附近的隔離開關取至原屏上的220V直流指示燈兩端，選擇相應的DC220V繼電器隔離后送動態顯 |
| 示屏內的PLC 開關量輸入端，遠端發電機房的開關量信號用DDMF1－16DI采集，并經通訊線路存入PLC內部； |
| 2、需要采集的電壓、電流信號經傳感器變?yōu)?～20mA信號后送入附近安裝的2塊DDMF1－8AD模塊； |
| 3、由于發電機遠離動態顯示屏且在樓下，為方便現場施工、調試，我們?cè)诎l(fā)電機控制屏上安裝了2塊 |
| DDMF1－8AD模塊共計16個模擬量通道，它們分別完成1＃～4＃發電機的A相電壓、A、B、C相電流的采集，然 |
| 后經RS－485通訊線路送入動態顯示屏內PLC中，節省了大量的屏蔽電纜，也有效地降低了外界對模擬量信號 |
| 的干擾； |
| 4、系統硬件配置如下： |
| FX2N－48MT 1臺 …其中 Y0～Y27共24個晶體管輸出用于驅動32塊，24個開關量信號用于采集附近的隔離開關 |
| 狀態； |
| FX0N－16MR 1塊 …驅動動態顯示屏的線路光柱，帶電為紅色、斷電為綠色； |
| FX2N－485BD 1塊…連接DDMC1F模塊的RS－485接口擴展卡； |
| DDM4A 32塊…………顯示各線路的電壓、電流、頻率安全累計天數、年、月、日、時間等指示； |
| DDMF1－8AD 4塊……采集32個通道的電壓、電流、頻率信號，將0～20mA模擬量轉換為數據信號并被DDMC1F |
| 所獲??； |
| DDMF1－16DI 1塊……采集各發電機運行、并網和母排合閘、升壓變壓器合閘等現場開關量信號； |
| DDMC1F 1塊…………獲取4塊DDMF1-8AD模擬量信號并存入FX2N PLC的D100～D131數據寄存器中，便于處理 |
| 后送顯示表；電壓、電流、頻率傳感器若干。 |
 |
| 6、本模擬屏采用電腦立體彩色噴繪，并貼于整塊5mm厚的有機玻璃板上，動態顯示屏有一定強度，又有足夠的 |
| 透光性確保各顯示表數據、線路光柱的正常顯示。所有光柱不通電為均勻的綠光線路，通電為紅光線路。 |
| 7、模擬屏的所有數據顯示采用DDM4A顯示表，DDMF1－8AD所采集的電壓、電流、頻率數據經PLC簡單的計算后 |
| 由PLC晶體管輸出模塊驅動對應的DDM4A顯示表，為確保正確顯示，我們采用如下計算方式： |
| 例如：98技改線路的電流互感比為50：5，對應電流為0～50A，則DDMF1－8AD第1通道采集的數據為0～4095，則： |
| PLC內部按（0～4095）×100/819計算，舉例如下： |
|
當98技改線路電流為50A時PLC獲得的數據為4095，則4095×100/819=500，將該DDM4A顯示表小數點控制在
|
|
十位上，故該顯示表將顯示50.0A；
|
|
當98技改線路電流為36.6A時PLC獲得的數據為2997，則2997×100/819=366，將該DDM4A顯示表小數點控制
|
|
在十位上，故該顯示表將顯示36.6A；
|
|
再例如：為顯示電子年歷、時間，可充分利用PLC內部的時間等數據完成電子時鐘顯示。
|
|
將PLC的年寄存器D8018（此時內部數據為03）＋K2000后即是完整的年數據2003、月寄存器D8017、日寄
|
| 存器D8016、小時寄存器D8015、分寄存器D8014相加送時間顯示表。如，此時小時寄存器為20、分為35，則按 |
| 如下計算： |
| 20×1000＋35＝2035，時間顯示表點在百位）時間顯示表可象傳統的LED時鐘加兩個LED，并可由內部M8013秒 |
| 特殊繼電器控制閃亮，閃亮方式為當M8013通時間顯示表送小數點位置為3，M8013斷送小數點位置為0； |
| 安全運行天數由D8015控制，當D8015等與24時（即凌晨），安全運行顯示表自動加1； |
| 其他顯示數據處理方式相同！ |
|
總之，采用DDM4A顯示表配合PLC軟件處理，可靈活完成你需要的任何數據！
|
| 8、所有模擬量采集選擇DDMF1－8AD模塊而沒有選擇FX2N－4AD或8AD： |
|
這是因?yàn)椋罕敬文M量采集總數為32個模擬量，F(xiàn)X2N PLC僅允許擴展8個4AD模塊（正好為32路模擬量），
|
| 無法再擴展其他模塊（還需要開關量輸出模塊控制線路通斷顯示和驅動DDM4A顯示表的晶體管輸出模塊）； |
| 8個FX2N的模擬量模塊太貴（約12800.00元左右，況且目前PLC模塊上漲10％），如果選擇4個8AD模塊， |
| 費用更貴（4個8AD大約需要20000.00元）。 |
|
另外，由于發電機房距離配電室太遠，采用電纜傳輸電流、電壓傳感器信號到FX2N－4AD距離太長，屏蔽
|
|
線太多，施工、今后的維護也不方便且信號易受干擾。故采用DDMF1－8AD既可滿足低價位、高性能的采集數據，
|
| 又有靈活的安裝、連接方式適合遠距離數據采集，同時，配合DDMC1F通訊協議轉換器，又無需對PLC編程驅動， |
| 方便、快捷完成整個數據采集、顯示系統的調試！ |

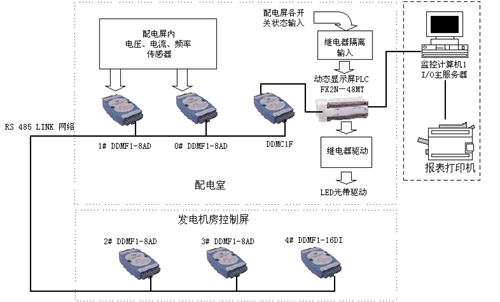

| 以下為本動態顯示屏的系統結構框圖： |
 |
| 各分散現場采集點和控制室動態顯示屏實景見下圖： |
 |
